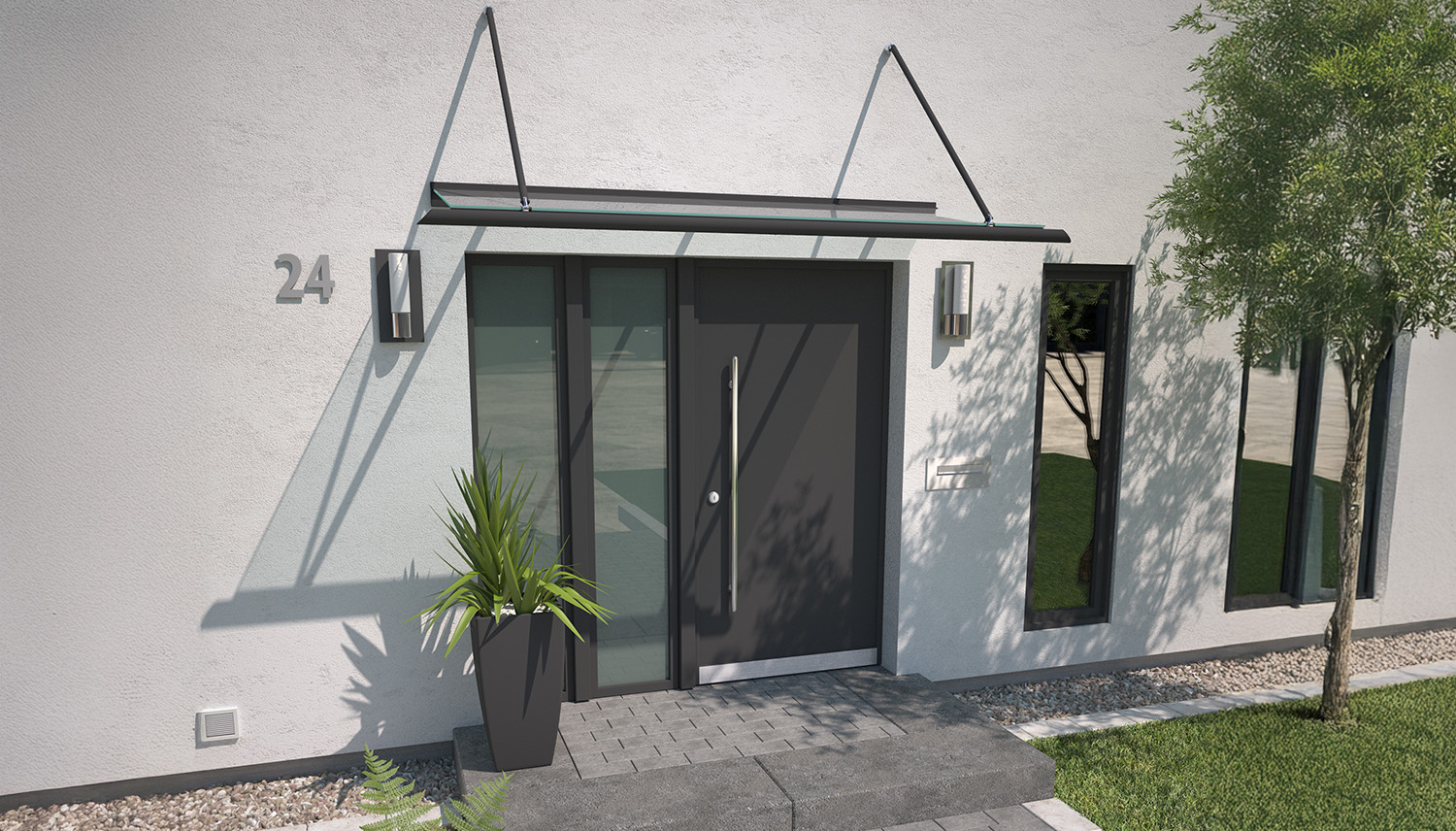

Vordach Aluminium Calypso 1 VSG-Glas
Modernes Aluminiumvordach mit 8 mm Verbundsicherheitsglas (VSG). Das Vordach Calypso 1 VSG bietet seitliche Entwässerung, eine stabile Kragarm- und Zugstangenkonstruktion sowie klare, zeitlose Linien. Je nach Breite mit 2–4 Kragarmen und Zugstangen. Ideal für moderne Hauseingänge und gewerbliche Gebäude.
- Herstellung in Deutschland
- Hochwertige Handwerksqualität
- Bestellen ohne Risiko, Käuferschutz bis 20.000 €
Produktdetails Vordach Calypso 1 VSG
- Rahmenmaterial: Aluminium
- Verglasung: Verbundsicherheitsglas (VSG), 8 mm
- Pilkington Activ™: Selbstreinigender Effekt durch Beschichtung.
- Entwässerung: mit runder Aluminiumregenrinne (beidseitig schräg offen)
- Dachneigung: ca. 10°
- Kragarme: Je nach Breite 2–4 Kragarme, maximaler Achsabstand ≤ 1300 mm
- Zugstangen: Passend zur Anzahl der Kragarme (2–4 Zugstangen)
- Montage: verdeckt liegende Montageschiene
Vorteile & Einsatzbereiche
Das Vordach Calypso 1 VSG überzeugt durch eine klare, moderne Linienführung und eine hochwertige Konstruktion aus Aluminium und Verbundsicherheitsglas. Die seitliche Entwässerung sorgt für eine gezielte Ableitung von Regenwasser, während die stabile Kragarmkonstruktion auch bei größeren Breiten eine hohe Tragfähigkeit gewährleistet. Ideal für moderne Hauseingänge, Mehrfamilienhäuser oder gewerbliche Gebäude.
Technische & konstruktive Hinweise
- Der maximale Achsabstand der Kragarme beträgt ≤ 1300 mm.
- Abhängig von der Dachbreite werden 2, 3 oder 4 Kragarme eingesetzt.
- Ab einer Glasbreite von ≥ 3250 mm erfolgt ein Glasstoß.
- Die Höhe des Vordachs ergibt sich aus Tiefe, Konsolentyp und Wandanschlusshöhe.

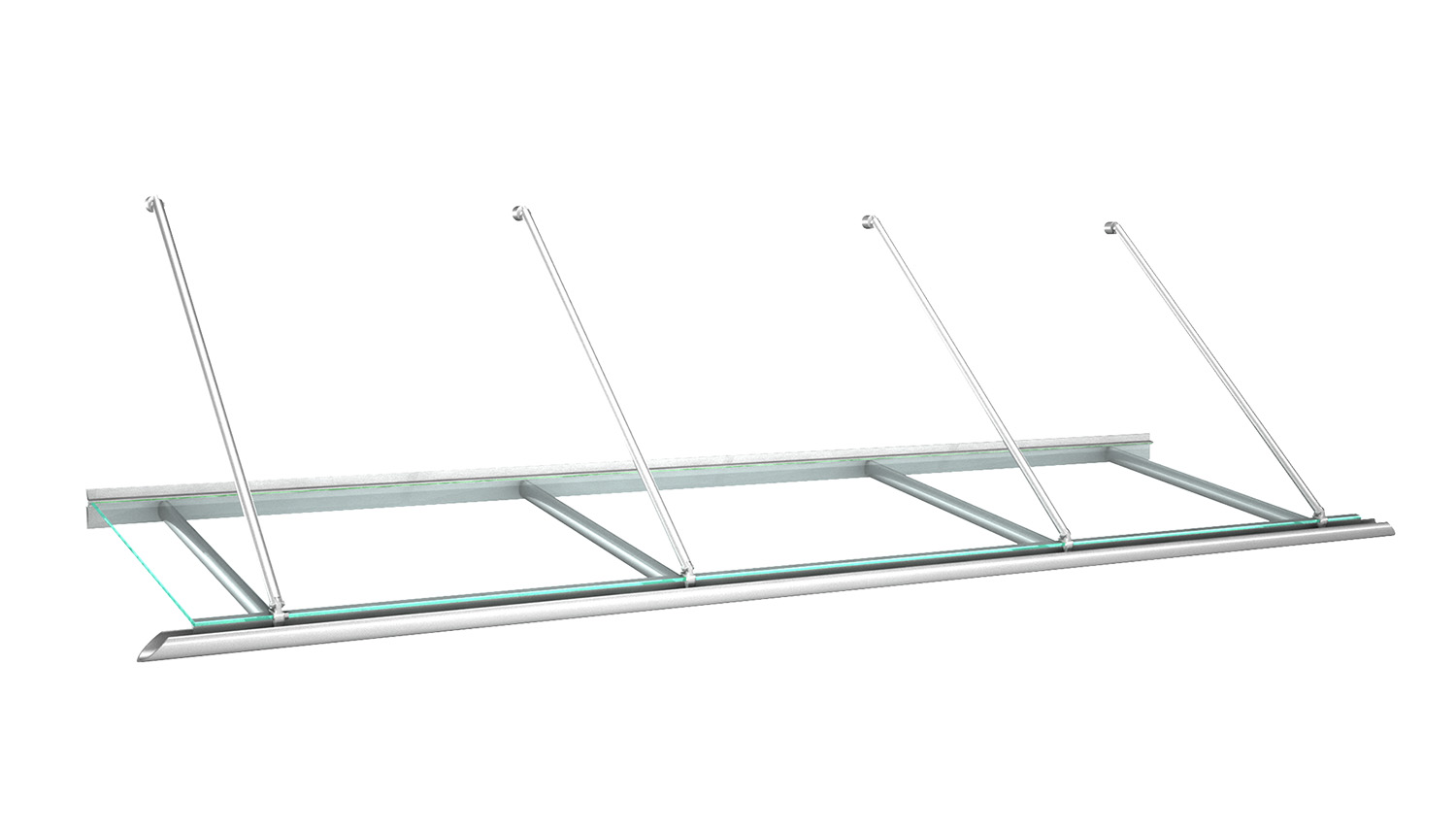

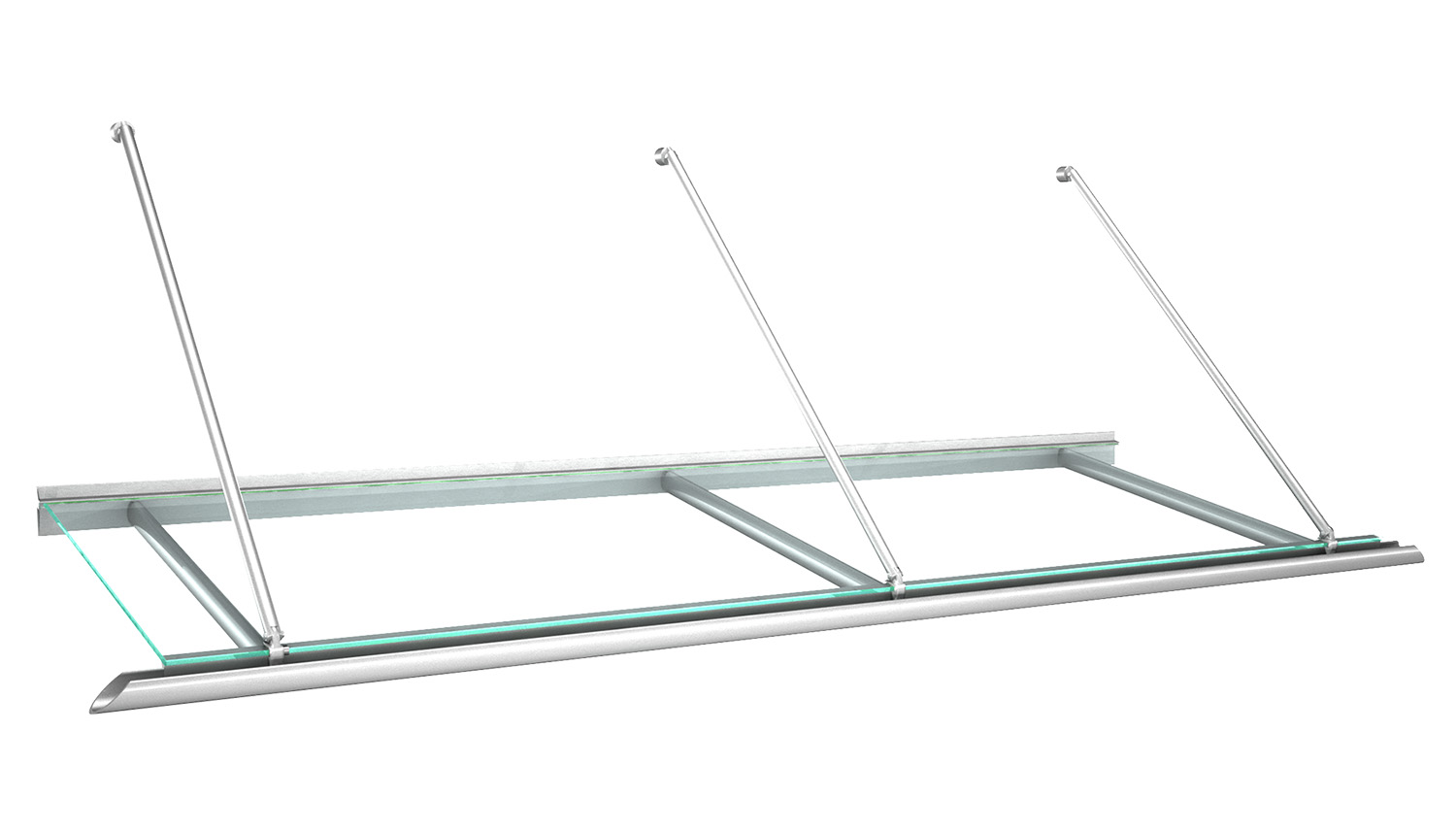

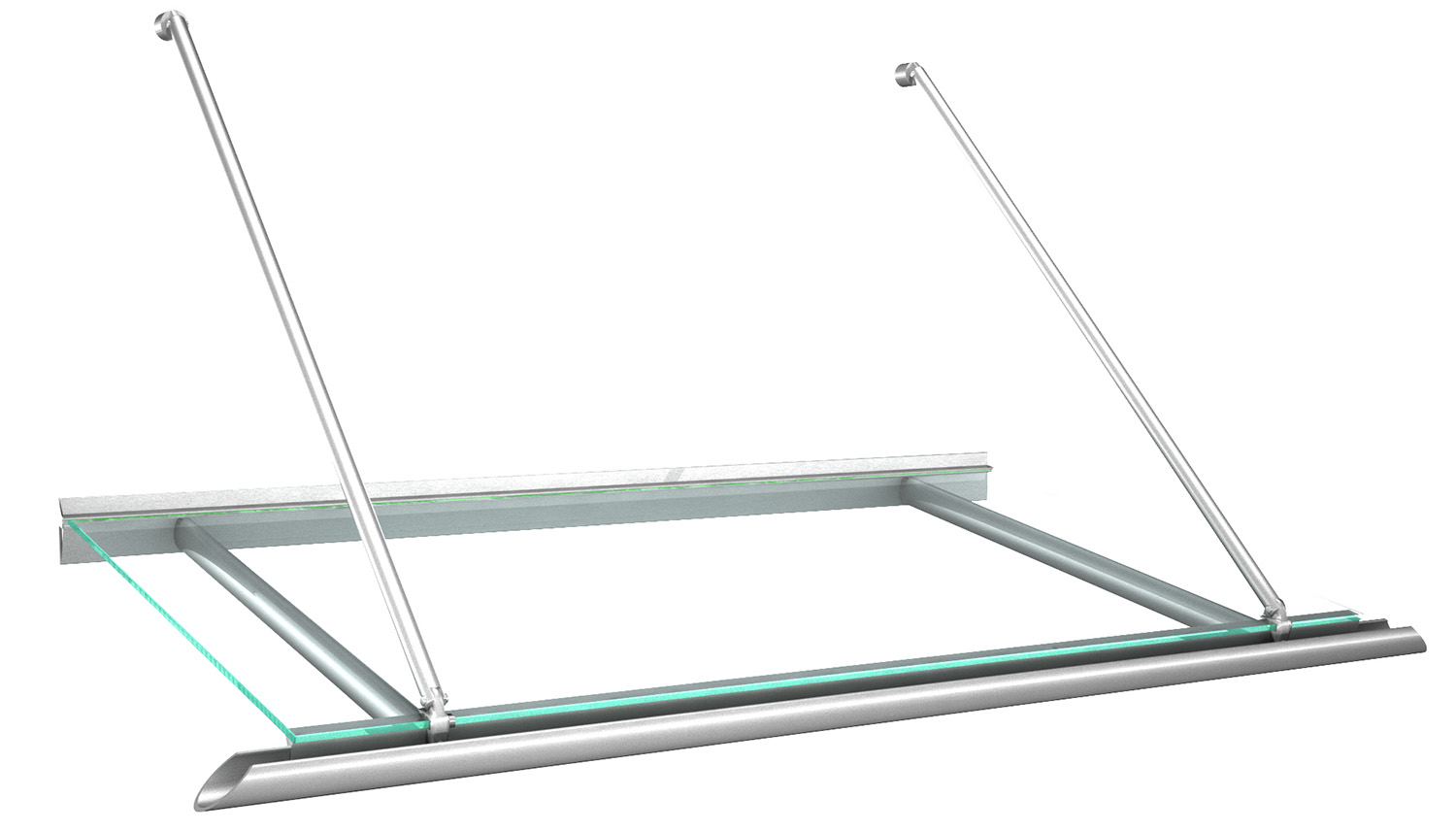

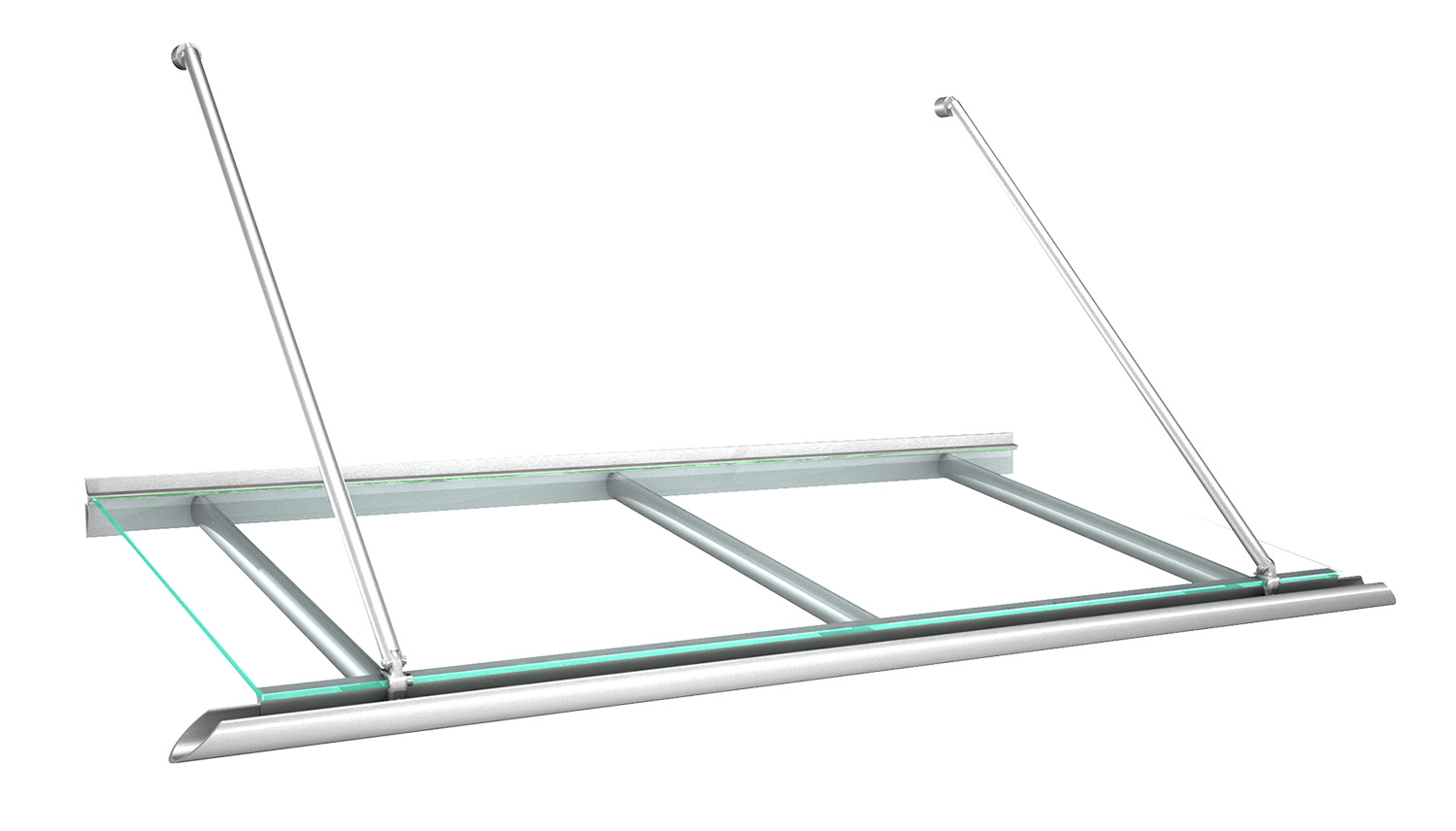

Anzahl der Kragarme und Zugstangen
| Kragarme | Breite (mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tiefe (mm) | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | 3250 | 3500 | |
| 750 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||
| 950 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||
| 1150 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||
| 1350 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||
| Zugstangen | 2 Zugstangen | 3 Zugstangen | 4 Zugstangen | |||||||||
Hinweis: Die Anzahl der Kragarme und Zugstangen hängt von der gewählten Breite des Vordachs ab.

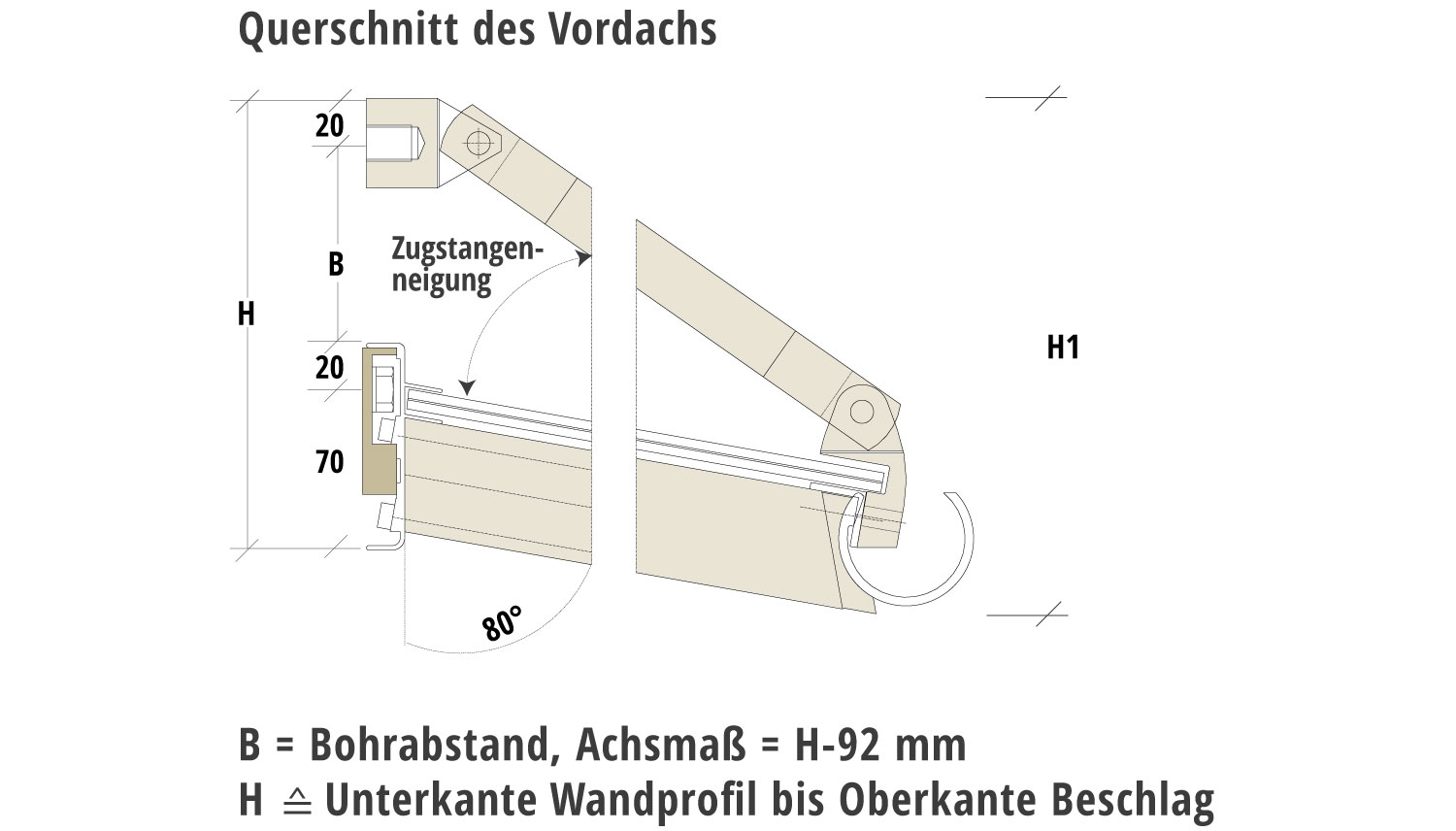

Zugstangenneigung
| Zugstangenneigung – Standard 35° | ||||
|---|---|---|---|---|
| Neigung | 35° | 30° | 25° | 20° |
| Tiefe | ||||
| 750 | H=648 mm / H1=761 mm | H=543 mm / H1=656 mm | H=452 mm / H1=565 mm | H=373 mm / H1=485 mm |
| 950 | H=812 mm / H1=960 mm | H=675 mm / H1=824 mm | H=557 mm / H1=705 mm | H=453 mm / H1=601 mm |
| 1150 | H=977 mm / H1=1161 mm | H=808 mm / H1=992 mm | H=662 mm / H1=846 mm | H=533 mm / H1=717 mm |
| 1350 | H=1142 mm / H1=1360 mm | H=941 mm / H1=1159 mm | H=767 mm / H1=986 mm | H=613 mm / H1=832 mm |
X-Maß bei Standardgrößen in mm
| X-Maß bei Standardgrößen in mm | |
|---|---|
| Breite (B) | X |
| 1400 bis 1600 | 150 |
| 1601 bis 3000 | 250 |
Optionen & Zusatzausstattung
- Matte Glasfolie
- Pilkington Activ™ (selbstreinigender Effekt)
- Regenrinne einseitig geschlossen
- Rinnendeckel zum selbst Einkleben

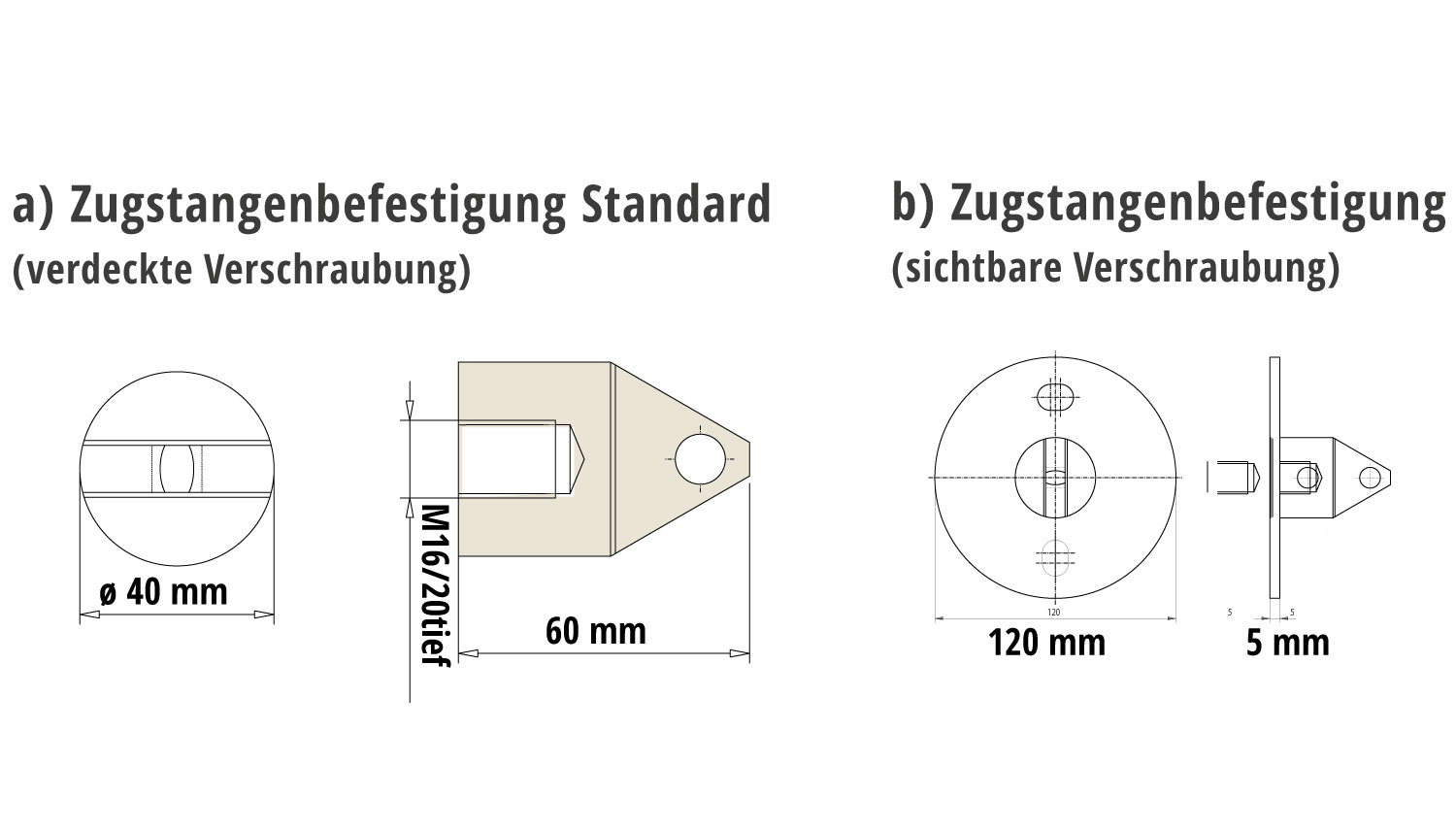

- Zugstangenbefestigung Standard (verdeckte Verschraubung)
- Zugstangenbefestigung mit sichtbarer Verschraubung
Wichtige Hinweise:
- Die Auswahl der Befestigungsmittel muss an die Beschaffenheit des Untergrunds angepasst werden.
- Maßgeblich für Planung und Montage sind Breite, Tiefe sowie die gewählte Konsolenvariante.
- Lastannahme 75 kg/m²; zusätzliche Lasten nach DIN EN 1991 sind nicht berücksichtigt.
- Sondermaße und Sonderkonstruktionen sind auf Anfrage möglich.
Hinweis zu Reklamationen:
- Bitte entfernen Sie nach Erhalt der Ware zeitnah die Schutzfolie und prüfen Sie alle Oberflächen sorgfältig. Reklamationen zu Oberflächen müssen innerhalb von 2 Werktagen schriftlich an info@metallbau-onlineshop.de gemeldet werden.
| Anwendungsbereich: | Einfamilienhaus, Gewerbe, Mehrfamilienhaus, Türen |
|---|---|
| Entwässerung: | Regenrinne, Wasserspeier |
| Material: | Glas / Aluminium |
| Produkttyp: | Vordachsystem |
| Verglasung: | VSG |
| Befestigungsvariante: | Wandmontage |
| Lieferzeit | 28 - 42 Tage |
|---|
